全球可持續性評估系統（GSAS）是中東及北非地區首個基于能源績效的系統，專為評估建筑物及基礎設施的可持續性開發而成，旨在建立可持續性建筑存量，在考慮到當?shù)匦枨蠹皡^(qū)域環境條件的前提下，最大限度地降低對環境的影響，減少資源消耗。Ali Bin Hamad Al Attiya 體育場在全球可持續發展評估系統（GSAS）中獲得四星級評級，使用倍福自動化技術實現的智能樓宇控制系統在這其中發揮了重要作用。
  Ali Bin Hamad Al Attiya 體育場坐落在卡塔爾多哈市的阿爾薩德區。它隸屬于阿爾薩德體育俱樂部 — 卡塔爾最成功的足球俱樂部，共舉辦過 67 場官方足球錦標賽。阿爾薩德手球隊也經常在該體育場舉行比賽。體育場總建筑面積 16000 平米，場內全部草坪面積為 54000 平米，最多可容納 7700 名觀眾。

  GSAS 采用全生命周期方法評估建筑存量，同時也會綜合考慮建筑的設計及運營情況。若要滿足這些要求，必須打造一個能將所有樓宇控制和監測功能結合起來的靈活樓宇管理系統。Lysys 技術集成公司負責實施樓宇管理系統、視頻監控系統以及綜合建筑安防平臺，并選擇倍福基于 PC 的控制技術實施智能樓宇管理系統的自動化層。
  復雜系統的柔性控制
  智能樓宇控制系統使用 29 臺控制面板來顯示采集到的 3500 多個物理信號和 15000 個通信變量。監控層處理大約 45000 個變量（警報、參數等），這些變量直接通過場館內安裝的大約 30 臺 CX 系列嵌入式控制器傳輸。其中 15000 個變量還要經過體育場內安裝的綜合安防管理系統平臺的處理。智能樓宇管理系統通過 Modbus、RS485、BACnet、EIB 和無源觸點（需要時）為第三方系統提供控制和監控接口。這些系統包括音響和視聽系統、衛生設施、冷水機組和冷卻塔、照明控制、光伏太陽能系統以及電表。

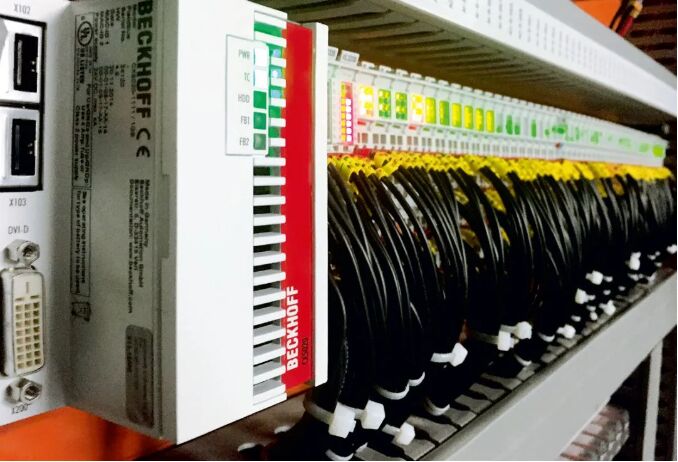

  Lysys 專家認為，倍福技術具有良好的開放性，應用非常靈活，再加上他們擁有豐富的專業知識，可以保證項目的成功實現。自動化層中已經集成盡可能多的功能，以便在運行過程中最有效地利用通信協議中的物理信號和變量。其中，9 臺 CX5020、14 臺 CX8090 和 6 臺CX9020 嵌入式控制器負責處理此任務。倍福總線端子模塊系統（安裝了近 500 個總線端子模塊）的緊湊性和靈活性，再加上 TwinCAT 自動化軟件功能具有綜合而又全面的特點，因此可以隨時在面板之間添加或定位用于不同信號的組件，而不會產生很多間接費用。

  由于系統支持各種現場總線信號和協議，Lysys 不必?fù)?dān)心是否需要以及如何將信號集成到倍福系統中。Lysys 認為這樣可以讓工程師們能夠?qū)Ｗ⒂谒麄兊暮诵膶�業知識。從而可以在監控層上提供大量的監控變量，并進行無縫處理。例如，數據可以通過 Modbus RTU 從電表和發電機傳輸；可以通過 Modbus TCP/IP 從太陽能逆變器傳輸；可以通過 BACnet MS/TP 從 HVAC 控制器傳輸；也可以通過 BACnet IP 從火災報警面板和冷卻系統管理系統傳輸。其中的一臺控制器上實施了TCP/IP 客戶端，用于將選定的變量傳輸給 IPTV 系統�？刂破髦械乃�有實時時鐘都與本地 NTP（網絡時間協議）服務器同步。

  兩種運行模式

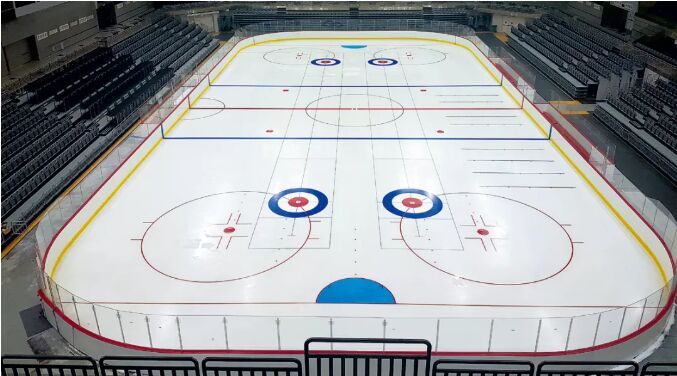

  這個多功能體育場中最有趣的一個細節是，它不僅可以用作舉辦各種傳統賽事的場地，還可以搖身一變，變成溜冰場。設備操作人員只需輕輕按下按鈕，即可從正常運行模式切換到溜冰場運行模式。當體育場變成溜冰場時，控制系統會改變 HVAC 系統的工作模式，為不同的冰層提供冷熱水。該系統被編程為完全自主運行，簡化了復雜的操作過程，將體育場的操作人員從監控任務中解脫出來。操作人員可以隨時了解到體育場狀態和各種報警信息。
   關于德國倍福（BECKHOFF）
  德國倍福自動化有限公司的總部位于德國威爾市。公司在世界各地設有分支機構，加上全球的合作伙伴，目前公司業務已遍及70多個國家和地區。
  倍福始終以基于PC的自動化新技術作為公司的發展理念，所生產的工業PC、 現場總線模塊、驅動產品和 TwinCAT自動化軟件構成了一套完整的、相互兼容的控制系統，可為各個工控領域提供開放式自動化系統和完整的解決方案。30多年來，倍福公司的元件和系統解決方案在世界各地得到了廣泛的應用。2001年3月德國倍福在北京設立中國區第一個代表處，2007年5月德國倍福在上海成立獨資公司，并將中國區總部遷至上海。此后公司業務進入了一個快速發展時期，目前已在北京、廣州、成都、武漢、南京等全國26個大中城市設立了辦 事處。隨著倍福各種具有良好性價比的新產品、新技術不斷進入中國市場，其勇于打破傳統控制模式，傾力推廣PC控制技術的理念已被越來越多的中國用戶所接受。
